福山市｜高断熱住宅　----　スズカハウスのツーバイオー家づくりレポート2011

現場建築状況写真を、どうぞご覧下さい。
日時・内容（一部予定）	工事進行状況写真　　現在、サッシ取り付け、内部断熱および造作工事中		説　　明

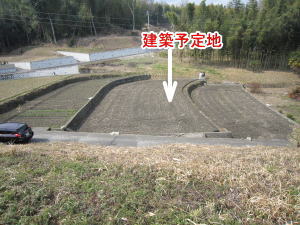

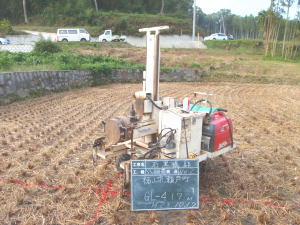

地盤調査・造成・土壌補強 2011年 10月 18日～10月 21日	段々の田んぼに新築	地盤調査	ｽｳｪｰﾃﾞｨﾝｸﾞ式ｻｳﾝﾃﾞｨﾝｸﾞ試験という一般的な地盤調査法で、5地点の調査を行いました。換算Ｎ値も地下50ｃｍより下は、3 Ｎ以上あり大変頑強な地盤であり、基礎補強は必要ないという調査結果でした。ベタ基礎とすることに決定し、施主様にもお伝えして了解を得ました。

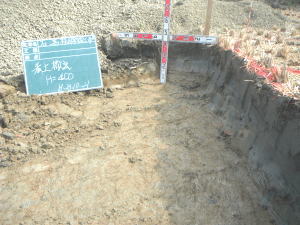

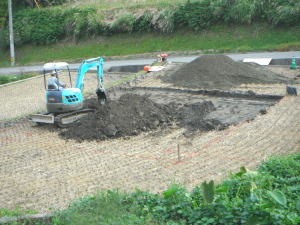

地盤調査・造成・土壌補強 2011年 10月 18日～10月 21日	家の建つ範囲 1ｍ外まで地盤改良	表土を40ｃｍ取って、切り込み土砂に	重機を入れて、建物予定地外　1ｍ範囲の表土を地盤改良しました。

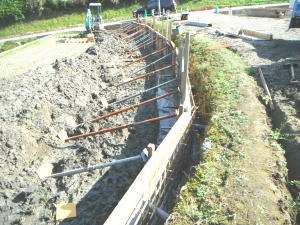

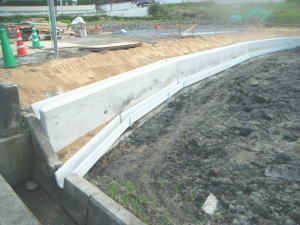

擁壁・造成 2011年 11月 4日～11月 13日	擁壁補強工事	コンクリート用壁	既存の石垣擁壁が部分的に壊れていたり、草も茂るために鉄筋コンクリート擁壁で全面補強をしました。敷地上下にＵ字溝と擁壁に水抜き穴を設けて雨水の排水対策をします。

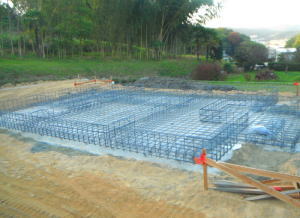

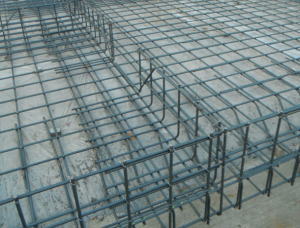

基礎工事 2011年 11月 14日～11月 25日 11月16日配筋検査	基礎鉄筋-全景	基礎鉄筋-拡大	ベタ基礎は、建物の荷重をバランスよく地盤に伝えるため地震にも強く、湿気も上がってきません。ベタ基礎を打つ前に、砕石を敷き詰めて、その上に、防湿シートを敷き、鉄筋を頑強に結線します。防湿シートは、地盤下から湿気が床下に上がってこないようにするためです。鉄筋を配し、住宅性能保証機構の鉄筋の配筋検査を受け、立ち上がりのコンクリート基礎の施工に移ります。基礎の天端は、水平を厳密にしなければなりません。躯体の誤差を出さないようにﾁｪｯｸを欠かさないようにします。

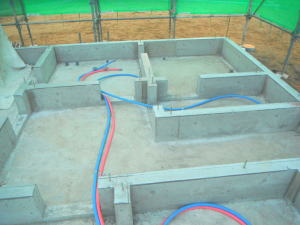

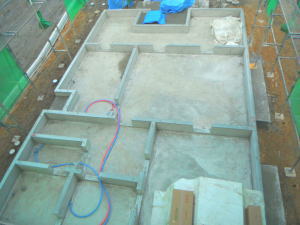

基礎工事 2011年 11月 14日～11月 25日 11月16日配筋検査	基礎完了	基礎上給排水配管

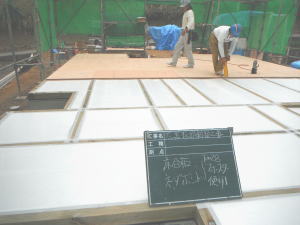

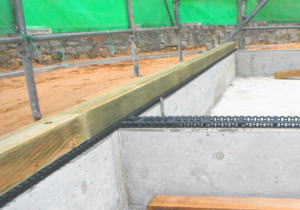

木本体構造工事 2011年 11月 27日～12月 2日			1階床下根太の間には、写真のように断熱材を隙間無くいれます。また、壁内や天井にも水に強い旭化成のサニーライト50ｍｍいれ、家をポットのように熱を逃がさない構造に仕上げます。土台の下は、基礎パッキンを入れて、床下の換気が全体的に均一になるようにしてあります。床下換気口を設けずに、床下全体の効率的な換気を行う基礎パッキン工法です。今回の現場は、広い敷地のため、ﾊﾟﾈﾙ設置工法で行いました。工場で予めパネル化したものを現地にて重機を使用して吊り上げ、組み立てていきます。ツーバイフォーの躯体工事は、基礎⇒1階床⇒1階壁⇒2階床⇒2階壁⇒屋根というふうに下から順次上に完成させていきます。壁・床は、頑強に金物やボルト・釘で、接合されるので、横からの力に対しても、在来工法の2.5倍以上も強いといわれています。ツーバイフォー工法は、日本では木造枠組壁工法と言われ、非常に厳しい確立された建築基準があり、釘や金物も規格定められています。金物は、帯金物、かど金物、あおり金物、根太受け金物、柱頭金物、パイプガード金物、梁受け金物、柱受け金物、まぐさ受け金物などがあります。金物を取り付ける場合は、「ZN釘」と呼ばれる亜鉛めっきをした釘を使用します。床は釘とボンドで固定し剛構造とします。写真のようにボンドも全てF☆☆☆☆の化学物質の揮発のないものを使用します。

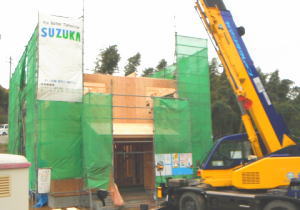

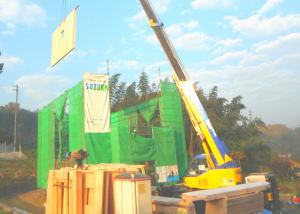

	壁パネル設置1Ｆ	壁パネル設置2Ｆ

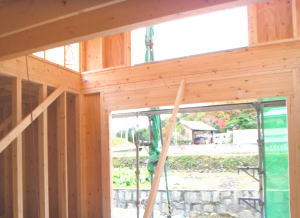

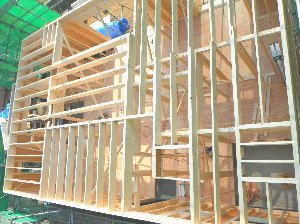

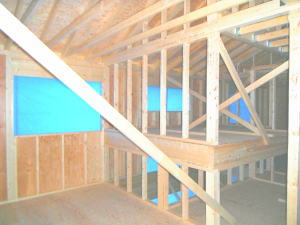

	２階床根太の施工	リビング内部からの構造体

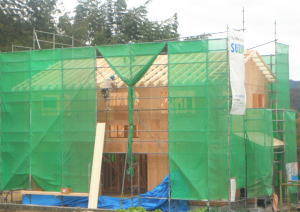

	2階ロフトの木骨構造体	躯体全景

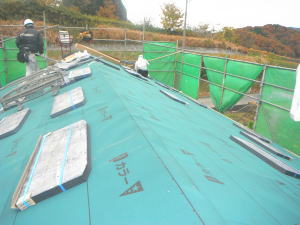

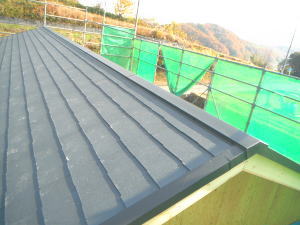

屋根工事 2011年 12月 2日～12月 3日	屋根フェルト	屋　根　（グラッサコロニアル）	重くなくモダンな軽い感じをご希望で、瓦をコロニアルにされました。重量は、一般的な陶器瓦の1/2以下。建物の重量が軽減でき、建物が安定し耐震性が向上します。表面は無機系のガラス質コーティングで、色あせの原因となる紫外線から色と光沢を守ります。一枚一枚を固定するので、強風による屋根材の飛散やズレ、さらに地震の強い揺れによる屋根材の落下、ズレも防ぎます。国土交通大臣の認定番号を取得の不燃材料認定屋根材。万一火災が発生しても、延焼被害を最小限に抑えることができます。

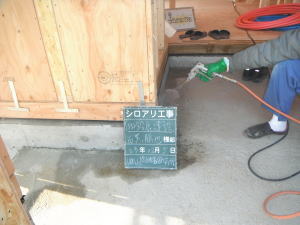

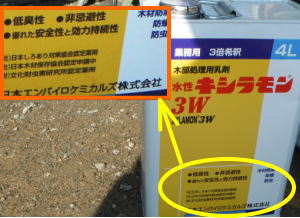

防蟻工事 2011年 12月 5日	防蟻処理剤散布中	防蟻処理剤（国宝・重要文化財にも採用される。東大寺、法隆寺、中尊寺金色堂などがキシラモン使用文化財の第1号。）	キラシモン：水で3倍希釈。低臭性で安全性にも優れています。大切な建築物に最適です。特長：　1. 施工中後もほとんど臭わない低臭性　 2. 忌避性がなく、シロアリ防除に効果的　3. 有効成分は普通物、優れた安全性と　4. 効力持続性を発揮　 5. 処理材には彩色塗装が可能　適用効果: 木部の防腐、および木材害虫（シロアリ、ヒラタキクイムシ）の予防、駆除　◎ 防蟻処理を行わなくても、防湿シート・ベタ基礎・基礎パッキンの防蟻の三重対策ができています。

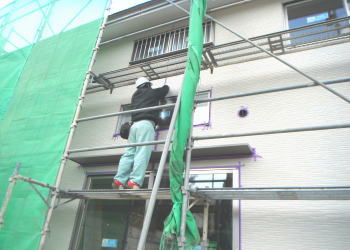

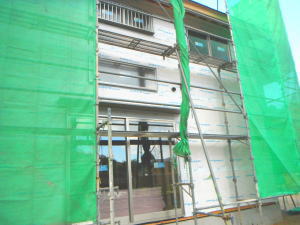

外壁工事 2011年 12月 16日～1月　　日	外壁　下地防水透湿シート		外壁は、ｻｲﾃﾞｨﾝｸﾞ通気工法りです。通気工法は、外壁の温度が躯体に伝わるのを防ぎ、また、壁中の結露防止にも優れた効果を発揮します。金具留めによって、サイディングを傷めることなく施工できます

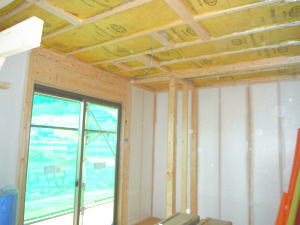

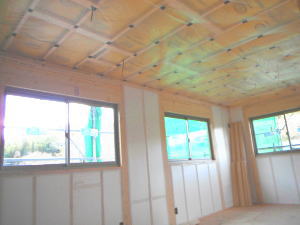

断熱工事 2011年 12月 22日～1月　10日	1 階断熱材施工	2 階断熱材施工	省エネ法に基づく　トップランナー基準　の住宅です。　「省エネルギ-対策等級4」で型式認定を獲得した最高等級の断熱工法です。断熱性能には、大きく分けて　　①旧省エネ基準（省エネ等級2）　　②新省エネ基準（省エネ等級3）　　③次世代省エネ基準（省エネ等級4）の３段階の性能に分けられます。最高等級の　③ レベル　が必要です。

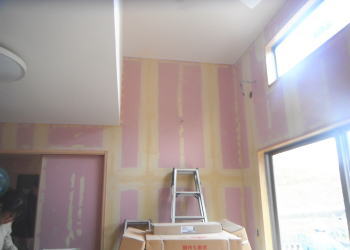

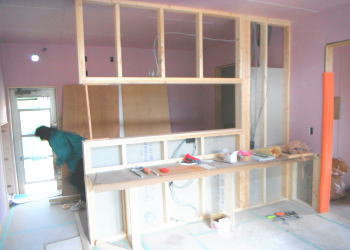

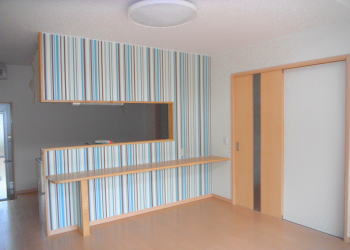

木造作工事 2012年 1月 10日～2月　5日			大工造作工事は、部屋の内部の木工事、建具枠、階段、収納、和室、フローリングなどです。仕上げのクロス（壁紙）は、明るくて爽やかな仕上げで統一しました。　写真は、キッチンですが、一面だけをデザインクロスにして爽やかさを演出しました。他の部屋も個性的です。

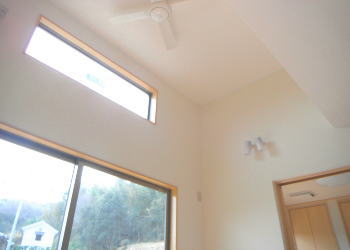

内装工事 2012年 2月 10日～2月22日			リビングの吹き抜けは、シンプルに白無地で統一。天井ファンも白色になっています。　吹き抜け窓からの明かりの反射で、昼間は奥のキッチンまで照明なしで明るくなります。
